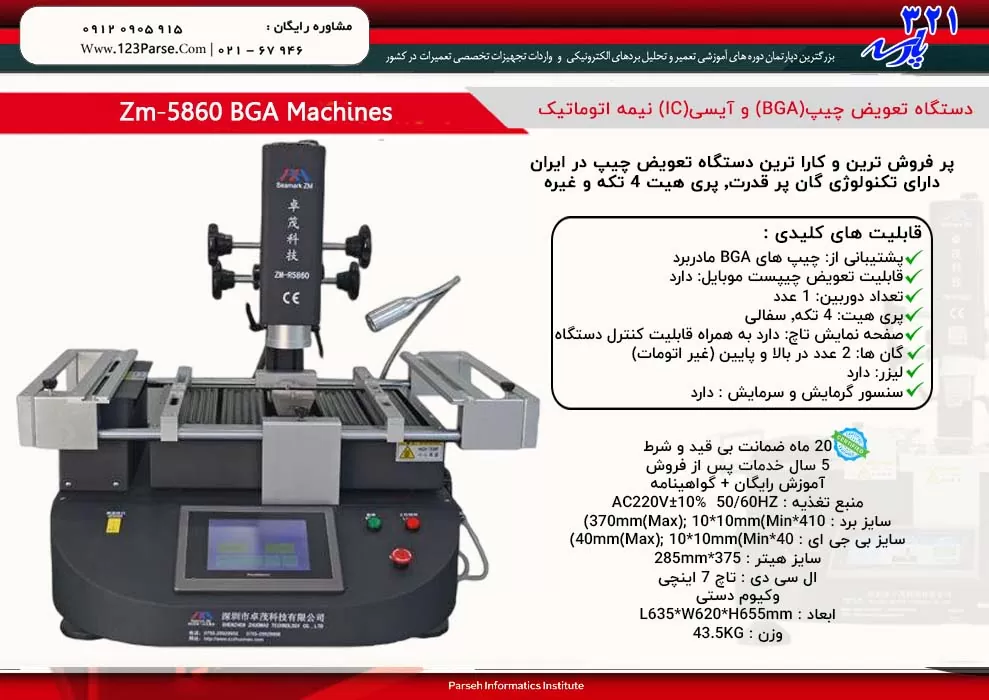

دستگاه تعویض چیپ BGA Zm-R5860

🔧 مشخصات فنی کلیدی

• توان کل دستگاه: حداکثر 4800 وات

• هیتر بالایی (هوای گرم): 800 وات

• هیتر پایینی (هوای گرم): 1200 وات

• پری‌هیتر مادون قرمز: 2700 وات

• ولتاژ ورودی: AC 220V ±10%، 50/60Hz

• کنترل دما: ترموکوپل نوع K با سیستم کنترل حلقه بسته (Closed Loop)

• ابعاد قابل پشتیبانی PCB: حداکثر 410×370 میلی‌متر؛ حداقل 20×20 میلی‌متر

• ابعاد دستگاه: 635×600×560 میلی‌متر

• وزن خالص: 43 کیلوگرم​آموزشگاه فنی حرفه ای 123 پارسه+3ams-electronics.co.uk+3Scribd+3pcb-repair.com

🌟 ویژگی‌های برجسته

• سیستم گرمایش سه‌گانه مستقل: شامل هیتر بالایی و پایینی با هوای گرم و پری‌هیتر مادون قرمز برای توزیع یکنواخت حرارت و جلوگیری از تغییر شکل PCB.

• رابط کاربری لمسی 7 اینچی: صفحه‌نمایش لمسی با رابط کاربری ساده و کاربرپسند برای نظارت و کنترل دقیق فرآیند تعویض چیپ.

• سیستم موقعیت‌یابی دقیق: استفاده از شیار V و نگهدارنده‌های قابل تنظیم برای موقعیت‌یابی دقیق PCB.

• قابلیت ذخیره پروفایل‌های حرارتی: امکان ذخیره و بازیابی تا 50 پروفایل دمایی مختلف برای انواع چیپ‌ها و بردها.

• سیستم خنک‌کننده قدرتمند: فن‌های جریان متقاطع برای خنک‌سازی سریع PCB پس از عملیات لحیم‌کاری و جلوگیری از تغییر شکل آن.

• ایمنی بالا: دارای گواهی CE، سیستم هشدار در صورت افزایش دما و قطع خودکار برق برای محافظت از دستگاه و برد الکترونیکی.​nixannet.com

🛠️ کاربردها

دستگاه ZM-R5860 برای تعمیر و تعویض چیپ‌های مختلف در بردهای الکترونیکی مورد استفاده قرار می‌گیرد، از جمله:​

• مادربردهای کامپیوتر و لپ‌تاپ

• بردهای موبایل و تبلت

• تجهیزات مخابراتی و شبکه

• بردهای صنعتی و کنترلی

• کارت‌های گرافیک و صدا​

✅ مزایا و معایب

مزایا:

• توان بالا و گرمایش یکنواخت برای جلوگیری از آسیب به PCB

• کنترل دمای دقیق با سیستم حلقه بسته

• رابط کاربری لمسی و ذخیره پروفایل‌های حرارتی

• سیستم خنک‌کننده قدرتمند برای افزایش ایمنی​ams-electronics.co.uk

معایب:

• عدم وجود سیستم بینایی (Vision System) برای تراز خودکار چیپ‌ها

• نیاز به آموزش اولیه برای بهره‌برداری کامل از امکانات دستگاه​

🎯 جمع‌بندی

دستگاه ZM-R5860 با ویژگی‌های فنی پیشرفته و طراحی کاربرپسند، گزینه‌ای ایده‌آل برای کارگاه‌ها و مراکز تعمیراتی حرفه‌ای است که به‌دنبال افزایش دقت و کیفیت در فرآیند تعویض چیپ‌های BGA هستند. با وجود برخی محدودیت‌ها، این دستگاه با عملکرد قابل اعتماد و امکانات متنوع، نیازهای اساسی در تعمیرات بردهای الکترونیکی را به‌خوبی پوشش می‌دهد.​
